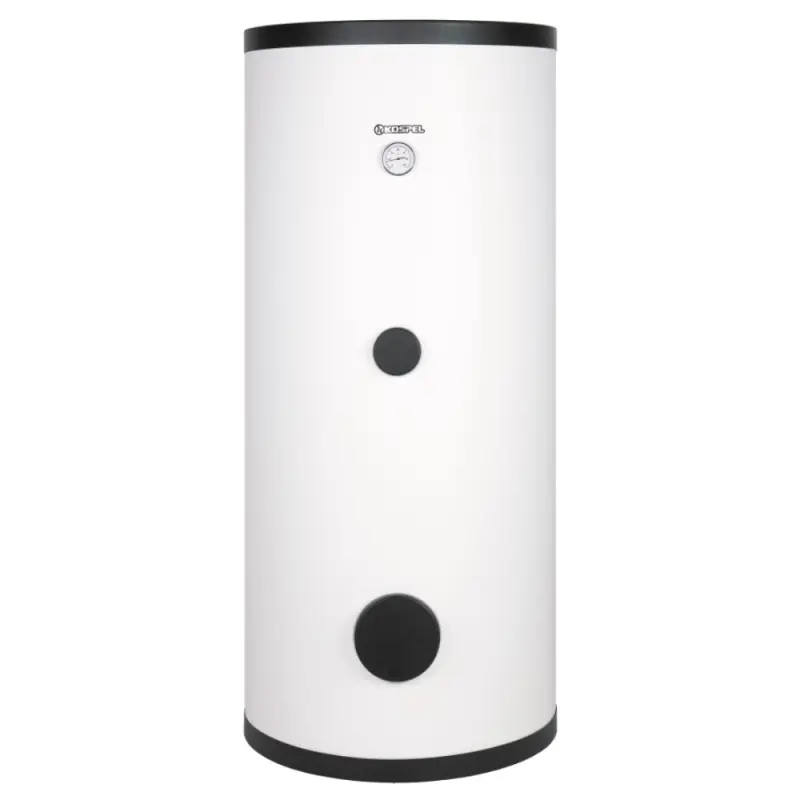

Wymiennik c.w.u. Kospel SW-501.PL to stojący, pionowy zasobnik o pojemności znamionowej 500 l, przeznaczony do podgrzewania i magazynowania ciepłej wody użytkowej we współpracy z kotłem centralnego ogrzewania.
Wydajność wymiany ciepła i konstrukcja wężownicy
Urządzenie wyposażono w wydajną, pojedynczą wężownicę spiralną o powierzchni wymiany ciepła wynoszącej 2,13 m². Pozwala to na osiągnięcie mocy grzewczej rzędu 63 kW przy temperaturze wody grzewczej 80°C, wody zasilającej 10°C oraz wody użytkowej 45°C. Dzięki spiralnemu kształtowi wężownica efektywnie przekazuje energię cieplną ze źródła zasilania, co znacznie skraca czas potrzebny do nagrzania wody.
Zabezpieczenie antykorozyjne i izolacja termiczna
Wewnętrzne ścianki zbiornika pokryte są jednorodną warstwą emaliowanej powłoki, co w połączeniu z fabryczną anodą magnezową AMW.M8.590 zapewnia ochronę przed korozją oraz utrzymanie optymalnej jakości wody.
Skuteczną izolację termiczną stanowi warstwa twardej pianki poliuretanowej o grubości 67 mm, osłonięta płaszczem z tworzywa sztucznego. Przekłada się to na ograniczenie strat energii i klasę efektywności energetycznej B.
Zastosowanie i kompatybilność w instalacjach c.o.
Wymiennik przeznaczony jest do pionowego montażu stojącego w kotłowniach o wysokim dobowym zapotrzebowaniu na ciepłą wodę. Urządzenie współpracuje bezpośrednio z wodnymi kotłami centralnego ogrzewania na paliwa stałe, gazowymi lub olejowymi.
Wygodny dostęp serwisowy zapewnia wbudowany otwór rewizyjny umieszczony w dolnej części zbiornika. Dodatkowy króciec G 1 1/2 umożliwia opcjonalny montaż grzałki elektrycznej z serii GRW.
Podłączenie hydrauliczne ułatwiają stabilne, gwintowane przyłącza o wymiarze Gz 1 dla dopływu wody zimnej, odpływu ciepłej oraz wężownicy. Do instalacji cyrkulacyjnej przygotowano oddzielny króciec Gz 1/2.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Producent | Kospel |
| Model | SW-501.PL |
| Kod EAN | 5906564018480 |
| Klasa efektywności energetycznej | B |
| Pojemność znamionowa | 500 l |
| Pojemność rzeczywista (magazynowa) | 492 l |
| Powierzchnia wymiany ciepła wężownicy | 2,13 m² |
| Moc wymiennika | 63 kW |
| Maksymalne ciśnienie znamionowe zbiornika | 1,0 MPa |
| Maksymalne ciśnienie znamionowe wężownicy | 1,0 MPa |
| Straty postojowe | 79 W |
| Grubość izolacji termicznej | 67 mm |
| Materiał izolacji | Pianka poliuretanowa (PUR) |
| Model anody magnezowej | AMW.M8.590 |
| Wysokość urządzenia | 1758 mm |
| Średnica urządzenia | 789 mm |
| Masa netto urządzenia | 171 kg |
| Króciec dopływu zimnej wody | G 1 |
| Króciec odpływu ciepłej wody | G 1 |
| Króćce podłączenia wężownicy | G 1 |
| Króciec cyrkulacji | G 1/2 |
| Króciec grzałki elektrycznej | G 1 1/2 |
| Otwór rewizyjny | Tak |
